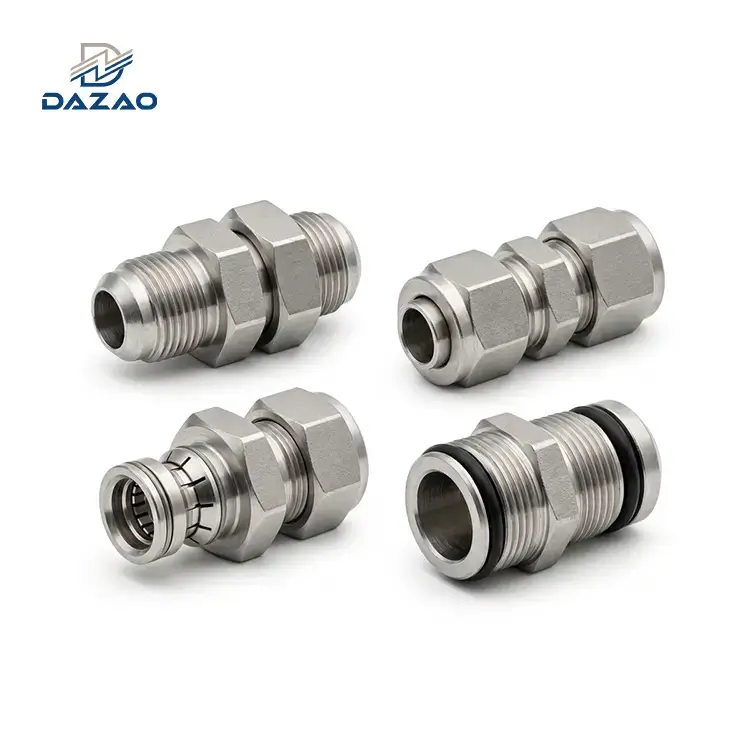

AS9100 สแตนเลสสตีลฟิตติ้งการบินและอวกาศ: กลึง CNC อย่างแม่นยำ

ข้อต่อสเตนเลสสตีลสำหรับการบินและอวกาศที่ได้รับการรับรอง AS9100D ขึ้นรูปด้วยเครื่องจักร CNC ที่มีความเที่ยงตรงถึง ±0.005 มม. พิกัดสำหรับแรงดันรั่ว 414 บาร์- ใช้งานได้ฟรีพร้อมการตรวจสอบย้อนกลับแบบแบตช์เต็ม

ข้อดีของเรา:

ได้รับการรับรอง AS9100D:การผลิตสำหรับภารกิจ-ส่วนประกอบเครื่องบินที่สำคัญ

± 0.005 มม. ความอดทน: ทำได้สำเร็จด้วยเครื่องจักรสวิสความเร็วสูง-และการกัด 5 แกน

ความสมบูรณ์ของวัสดุ:สต็อกแท่งสแตนเลส 316L, 17-4PH และ 304 ที่ตรวจสอบแล้ว 100%

ระดับความดัน:ได้รับการรับรองสำหรับระบบไฮดรอลิกแรงดันสูง- 414 บาร์ (6,000 PSI)

การรั่วไหล-ประสิทธิภาพฟรี:พื้นผิวซีลขัดเงา Ra 0.4μm เพื่อการรวมข้อบกพร่องเป็นศูนย์-

การตรวจสอบย้อนกลับแบบเต็ม:MTR (รายงานการทดสอบวัสดุ) และ FAI (AS9102) มีให้ต่อชุด

37° Flared Fittings

เครื่องจักรกลซีเอ็นซีที่ผ่านการรับรอง AS9100 สำหรับระบบของเหลวในอวกาศ

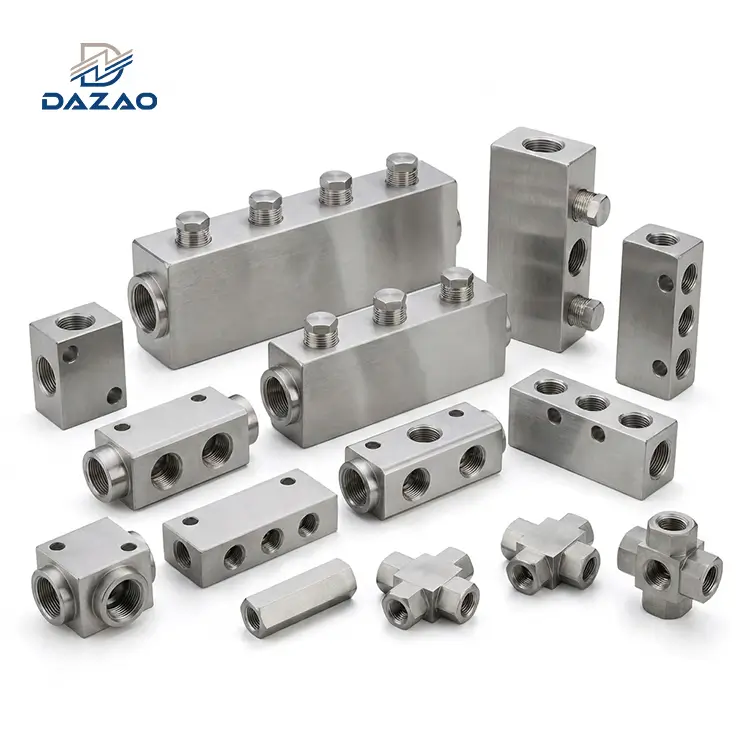

Xiamen Dazao นำเสนออุปกรณ์สแตนเลสสำหรับการบินและอวกาศที่มีความแม่นยำสูง-ซึ่งออกแบบมาเพื่อการบินที่มีความเข้มงวดสูงสุด ต่างจากตัวเชื่อมต่อมาตรฐานทางอุตสาหกรรม ข้อต่อ Precision Machined Aerospace ของเราได้รับการปรับให้เหมาะสมเพื่ออัตราส่วนความแข็งแรง-ต่อ-น้ำหนักสูงและความต้านทานต่อความล้าทางกล เราใช้ขั้นสูงบริการเครื่องจักรกลซีเอ็นซี 5 แกนเพื่อสร้างรูปทรงที่ซับซ้อน เช่น บล็อกร่วมและตัวเชื่อมต่อหลาย-จากโลหะผสมเกรดอากาศยาน-ชิ้นเดียว เพื่อให้มั่นใจถึงความสมบูรณ์ของโครงสร้างสูงสุด

Flareless Fittings

ข้อมูลจำเพาะทางเทคนิคและการปฏิบัติตามข้อกำหนดของวัสดุ

วิศวกรรมเมตริก	ข้อมูลทางเทคนิค/ข้อกำหนด
เกรดวัสดุ	17-4PH (H1025/H1150), SS316L, SS304, ดูเพล็กซ์ 2205
ระดับความอดทน	±0.005 มม. (0.0002") สำหรับเส้นผ่านศูนย์กลางซีลวิกฤต
พื้นผิวเสร็จสิ้น	Ra 0.4μm - Ra 0.8μm (ผ่านทะลุต่อ AMS 2700)
ความแม่นยำของเกลียว	UN, UNF, UNEF (คลาส 3A/3B), NPT, เมตริก
มาตรฐานการปฏิบัติตาม	AS9100D, ISO 9001:2015, NAS, MS, AN ข้อมูลจำเพาะ
โปรโตคอลการตรวจสอบ	การวัด CMM, การตรวจจับการรั่วของฮีเลียม, การทำความสะอาดอัลตราโซนิก

Beam Seal & Lip Seal Fittings

การควบคุมคุณภาพขั้นสูงสำหรับศูนย์-ส่วนประกอบการบินและอวกาศที่มีข้อบกพร่อง

ห้องปฏิบัติการคุณภาพของเราคือหัวใจหลักของเราชิ้นส่วนสแตนเลสซีเอ็นซีการผลิต. สำหรับอุปกรณ์การบินและอวกาศสแตนเลสแรงดันสูง เราใช้วงจรการตรวจสอบที่เข้มงวด:

การตรวจสอบวัตถุดิบ:อุปกรณ์การบินและอวกาศสแตนเลส 17-4PH ทุกล็อตได้รับการตรวจสอบโดยการวิเคราะห์สเปกโตรมิเตอร์

มาตรวิทยามิติ:การใช้ CMM หัวหกเหลี่ยม-และโปรไฟล์ดิจิทัลเพื่อให้แน่ใจว่ารัศมีรูทเกลียวและเทเปอร์ซีลมีความแม่นยำ

ความทนทานต่อสิ่งแวดล้อม:การทดสอบความต้านทานต่อเชื้อเพลิงการบิน (JP-8), น้ำมันไฮดรอลิก Skydrol และสเปรย์เกลือสำหรับอุปกรณ์การบินและอวกาศที่ทนต่อการกัดกร่อน

O-Ring Boss & ORB

การใช้งานทางอุตสาหกรรม: จาก UAV ไปจนถึงยานยนต์

ในฐานะซัพพลายเออร์เฉพาะด้านอุปกรณ์สแตนเลสสตีลสำหรับการบินและอวกาศแบบกำหนดเอง Dazao สนับสนุนภาคการบินที่สำคัญต่างๆ:

การบินพาณิชย์

ท่อน้ำมันเชื้อเพลิง APU และล้อลงจอด อุปกรณ์ไฮดรอลิกสแตนเลสสำหรับการบินและอวกาศ

กลาโหมและ UAV

ขั้วต่อระบบขับเคลื่อนน้ำหนักเบาและเรือนเซนเซอร์

การสำรวจอวกาศ

ตัวเชื่อมต่อของเหลวไครโอเจนิกสำหรับการควบคุมทัศนคติของดาวเทียมและท่อร่วมเครื่องยนต์จรวด

เครื่องยนต์แอโร-

ท่อไล่น้ำมันอุณหภูมิสูง-และพอร์ตระบบไล่อากาศ

รับใบเสนอราคาสำหรับอุปกรณ์การบินและอวกาศ SS

คำถามที่พบบ่อยs

01.อะไรทำให้ข้อต่อสเตนเลสสตีลสำหรับการบินและอวกาศที่ผ่านการรับรอง AS9100 แตกต่างจากเกรดอุตสาหกรรม

การรับรอง AS9100 จำเป็นต้องมีการตรวจสอบย้อนกลับของวัสดุ 100% และการควบคุมกระบวนการที่เข้มงวดมากขึ้น สำหรับอุปกรณ์ฟิตติ้งสแตนเลสสำหรับเครื่องบิน หมายถึงค่าความคลาดเคลื่อนที่เข้มงวดมากขึ้น (±0.005 มม.) และการปรับสภาพพื้นผิวแบบพิเศษ เช่น การทำฟิล์มเพื่อป้องกันการกัดกร่อนตามขอบเกรนในสภาพแวดล้อมที่มีระดับความสูง-สูง

02.คุณจะแน่ใจได้อย่างไรว่าไม่มีการรั่วไหลในอุปกรณ์การบินและอวกาศระบบเชื้อเพลิงแรงดันสูง-

เราใช้การกลึงซีเอ็นซีแบบ 5- แกนเพื่อให้ได้พื้นผิวขัดเงาระดับไมโคร-ที่ Ra 0.4μm บนผิวหน้าซีลโลหะ-ถึงโลหะ ชุดอุปกรณ์ Fuel System Aerospace Fittings ทุกชุดผ่านการทดสอบแรงดันไฮโดรสแตติกที่ 1.5 เท่าของแรงดันใช้งานที่กำหนดเพื่อรับประกันความสมบูรณ์ของซีล

03.Dazao สามารถจัดทำรายงาน FAI สำหรับอุปกรณ์การบินและอวกาศสแตนเลสแบบกำหนดเองได้หรือไม่

ใช่. เราจัดทำรายงาน First Article Inspection (FAI) ที่สอดคล้องกับ AS9102 เอกสารนี้ พร้อมด้วยรายงานการทดสอบวัสดุ (MTR) และใบรับรองความสอดคล้อง (CoC) ถือเป็นมาตรฐานสำหรับอุปกรณ์การบินและอวกาศที่มีความแม่นยำสูงทั้งหมดของเรา

04.ระยะเวลารอคอยสำหรับอุปกรณ์การบินและอวกาศสแตนเลส 17-4PH คืออะไร?

สำหรับการสร้างต้นแบบอุปกรณ์การบินและอวกาศสแตนเลสแบบกำหนดเอง ระยะเวลารอคอยสินค้าคือ 7–10 วัน โดยทั่วไปรอบการผลิตจำนวนมากจะอยู่ในช่วง 3 ถึง 5 สัปดาห์ ขึ้นอยู่กับความซับซ้อนของรูปทรงภายในและการบำบัดความร้อนที่จำเป็น (เช่น H1150)

05.คุณรองรับมาตรฐานเธรดใดสำหรับตัวเชื่อมต่อการบินและอวกาศ

เราเชี่ยวชาญในเรื่องเกลียวที่มีความแม่นยำสูง- รวมถึง UNF (Unified Fine) และ UNEF (Unified Extra Fine) ที่สวมพอดีคลาส 3A ซึ่งเป็นมาตรฐานด้านการบินและอวกาศสำหรับการต้านทานแรงสั่นสะเทือน นอกจากนี้เรายังกลึงเกลียว NPT และ BSPP สำหรับอุปกรณ์รองรับภาคพื้นดินอีกด้วย

06.คุณรองรับคำสั่งซื้อปริมาณน้อย-สำหรับการวิจัยและพัฒนาด้านการบินและอวกาศหรือไม่

อย่างแน่นอน. เราเสนอขั้นต่ำขั้นต่ำ (1-10 ยูนิต) สำหรับบริษัทสตาร์ทอัพด้านการบินและอวกาศและห้องปฏิบัติการ R&D ที่ต้องการอุปกรณ์สเตนเลสสตีล 316L สำหรับการทดสอบ โดยมีความสามารถในการขยายขนาดเป็น 100,000+ ยูนิตสำหรับซัพพลายเออร์ด้านการบินระดับ 1

ขอรับการตรวจสอบทางเทคนิค DFM
ต้องการตรวจสอบความสามารถในการผลิตของอุปกรณ์สแตนเลสสำหรับการบินและอวกาศของคุณหรือไม่? อัปโหลดไฟล์ STEP หรือ IGS ของคุณวันนี้ วิศวกรของเราให้การวิเคราะห์ DFM เต็มรูปแบบและเสนอราคาภายใน 24 ชั่วโมง
