คู่มือการตีความรายงานการตรวจสอบ CMM สำหรับการตัดเฉือนที่แม่นยำ

ในการผลิตที่มีความแม่นยำรายงานการตรวจสอบ CMMคือสูติบัตรขั้นสุดท้ายของส่วนประกอบเครื่องจักร สำหรับหัวหน้าฝ่ายจัดซื้อหรือวิศวกรโครงการที่เครื่องจักรเซียะเหมิน Dazao, รับ 5 หน้าOQC (การควบคุมคุณภาพขาออก)รายงานสามารถล้นหลามได้ ผู้มีส่วนได้ส่วนเสียส่วนใหญ่ข้ามไปที่เครื่องหมายถูกสุดท้ายผ่านหรือไม่ผ่าน อย่างไรก็ตาม การอาศัยสถานะสุดท้ายเพียงอย่างเดียวถือเป็นกลยุทธ์ที่มีความเสี่ยงสูง-โดยไม่สนใจความสมบูรณ์ของกลไกพื้นฐานของแบตช์

การทำความเข้าใจตรรกะเบื้องหลังข้อมูลเครื่องวัดพิกัด (CMM) ช่วยให้คุณสามารถคาดการณ์ปัญหาการประกอบก่อนที่ชิ้นส่วนจะเข้าสู่สายการผลิต คู่มือนี้ใช้ข้อมูลจริงจากรายงานการตรวจสอบ Dazao Machinery Middle Plate-1 เพื่อแยกแยะพารามิเตอร์ทางเทคนิคและระบุความเสี่ยงที่ซ่อนอยู่

พารามิเตอร์ข้อมูล CMM อธิบายการวัดที่กำหนดและการเบี่ยงเบน

มีมาตรฐานเอกสารการประกันคุณภาพเค้าโครงเริ่มต้นด้วยมิติเชิงเส้น ในรายงาน Dazao สำหรับ Middle Plate-1 ส่วนหัวจะแสดงข้อมูลการติดตามที่สำคัญ: ชื่อชิ้นส่วน วันที่ (07.21.2025) และจำนวนรายการ

คณิตศาสตร์ของการเบี่ยงเบน

รายงานแบ่งการวัดออกเป็นสี่คอลัมน์หลัก:

· ระบุ:มิติ CAD ทางทฤษฎีที่กำหนดโดยทีมวิศวกร

· MEAS (การวัด):ค่าจริงที่โพรบ CMM จับได้

· DEV (ส่วนเบี่ยงเบน):เดลต้าระหว่าง MEAS และ NOMINAL

· TOL (พิกัดความเผื่อ):ช่วงที่อนุญาต (+/-)

การวิเคราะห์กรณีศึกษา: ระยะทาง 8 (แกน X-)

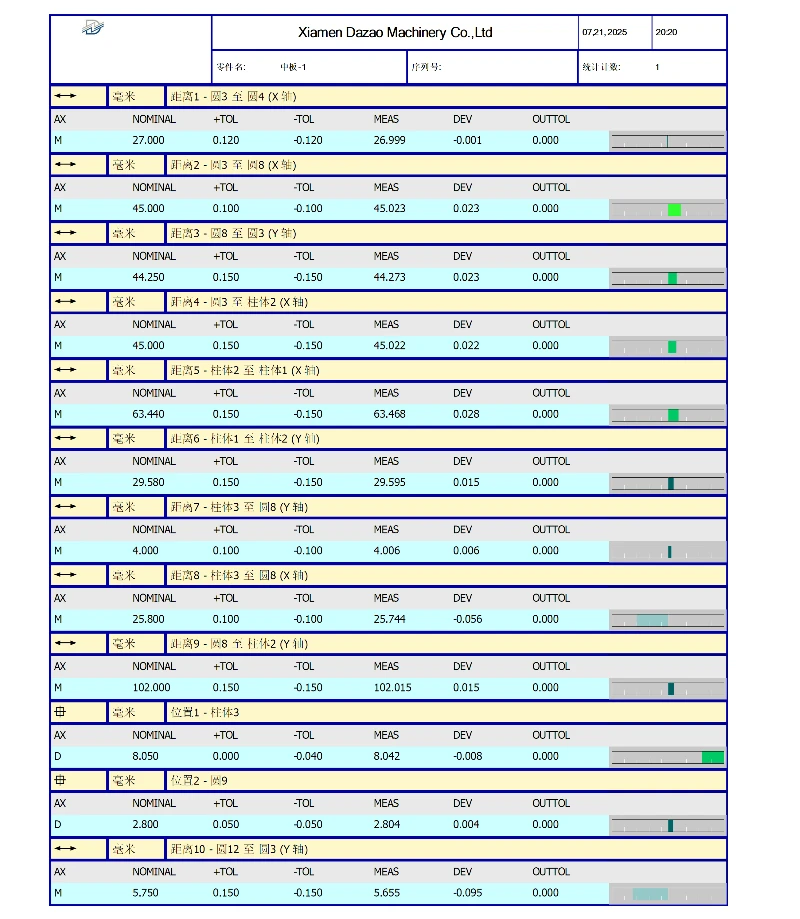

ดูรูปที่ 1 ของรายงาน Dazao:

· ระบุ:25.800 มม

· มาตรการ:25.744 มม

· การพัฒนา:-0.056 มม

· โทร:±0.100 มม

แม้ว่าส่วนนี้จะอยู่ใน-ความอดทน แต่ส่วนเบี่ยงเบนเชิงลบ (-0.056)บ่งบอกว่าชิ้นส่วนมีขนาดเล็กกว่า-เล็กน้อย สำหรับวิศวกร การเบี่ยงเบนเชิงลบจากคุณสมบัติต่างๆ มักจะบ่งบอกถึงการสึกหรอของเครื่องมือหรือการดึงวัสดุออกมากเกินไปในระหว่างการผ่านการเก็บผิวละเอียด ค่าเบี่ยงเบนเชิงบวกที่สอดคล้องกันอาจบ่งบอกถึงความจำเป็นในการปรับออฟเซ็ตเครื่องมือในเครื่องจักรกลซีเอ็นซีกระบวนการ.

การวัดขนาดทางเรขาคณิตและค่าความคลาดเคลื่อนสีแดงในรายงาน OQC

มิติเชิงเส้นเป็นเพียงครึ่งหนึ่งของเรื่องราวเท่านั้นฟีเจอร์คอนโทรลเฟรม (FCF)กำหนดรูปร่าง การวางแนว และตำแหน่งของคุณลักษณะ นี่คือสาเหตุที่ความล้มเหลวในการประกอบส่วนใหญ่เกิดขึ้น

ข้อผิดพลาดในแนวตั้งฉากและการวิเคราะห์สาเหตุที่แท้จริง

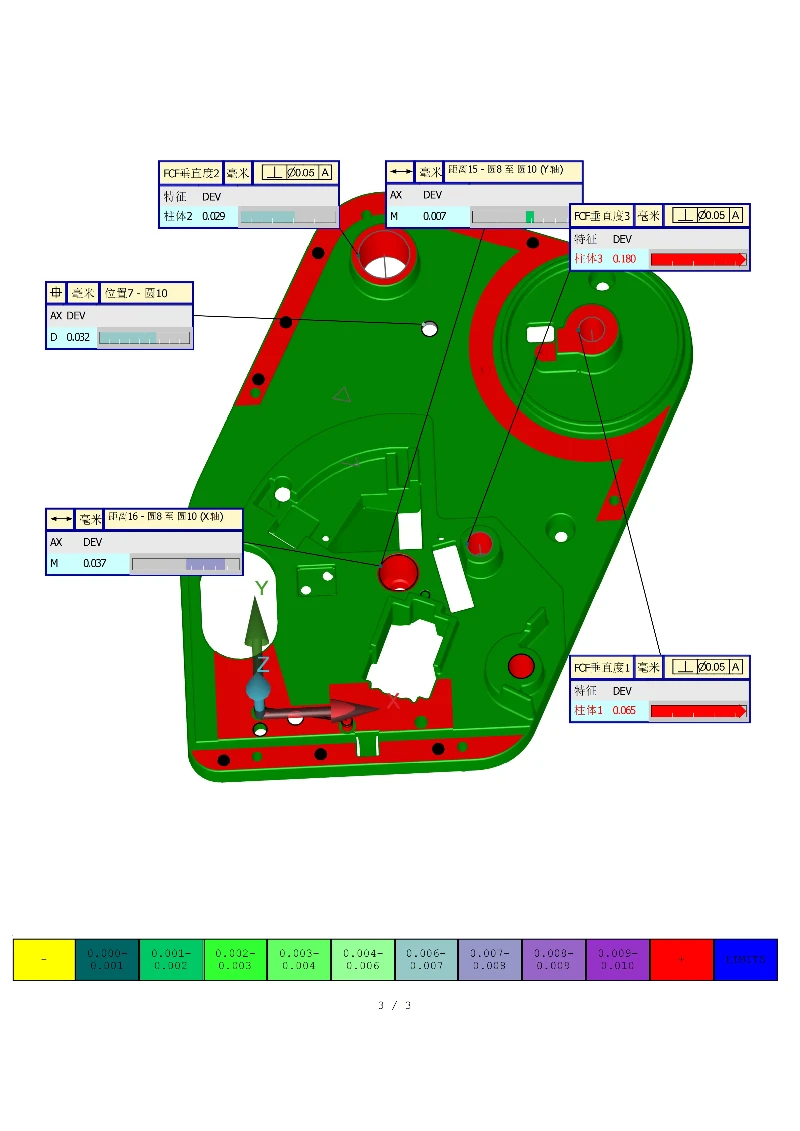

สังเกตเส้นตั้งฉาก FCF 3 (โพสต์ 3)ในรายงาน:

· ระบุ: 0.000

· โทร:0.050 มม

· การพัฒนา:0.180 มม

ซอฟต์แวร์ CMM สร้างความยาวนานลูกศรสีแดงในแถบสถานะ ค่าเบี่ยงเบน 0.180 มม. เทียบกับขีดจำกัด 0.050 มม. ถือเป็นค่าผิดปกติอย่างมาก ที่ Dazao การเพิ่มขึ้นดังกล่าวชี้ไปที่ปัญหาการผลิตเฉพาะ:

1.ความไม่มั่นคงในการทำงาน:ชิ้นส่วนเคลื่อนที่ระหว่างการกัด

2.ความแข็งแกร่งของเครื่องมือ:การโก่งตัวของดอกเอ็นมิลล์ที่ด้านบนของเสา

3.การขยายตัวทางความร้อน:วัสดุไม่ได้ถูกทำให้เป็นมาตรฐานระหว่างการกัดหยาบและการเก็บผิวละเอียด

Dazao นำเสนอจุดข้อมูลดิบอย่างโปร่งใส การแสดงสถานะสีแดงช่วยให้สามารถอภิปราย DFM ร่วมกัน แทนที่จะซ่อนความไม่เสถียรของกระบวนการ

แผนที่ความร้อน 3 มิติสำหรับคาดการณ์ปัญหาการประกอบชิ้นส่วนและปัญหาเรื่องความพอดี

ทันสมัยรายงานการตรวจสอบ CMMรวมถึงการแสดงกราฟิก 3 มิติ สิ่งเหล่านี้เป็นเครื่องมือวินิจฉัยเชิงพื้นที่

เหตุใดชิ้นส่วนจึงผ่านข้อมูลแต่ประกอบไม่สำเร็จ

ส่วนหนึ่งอาจแสดงเป็นสีเขียว 95% ในตารางข้อมูลแต่ยังคงไม่สามารถใส่ลงในส่วนประกอบการผสมพันธุ์ได้ แผนที่ความร้อนแบบ 3 มิติช่วยไขปริศนานี้

เอฟเฟกต์ขอบ:
สังเกตโซนสีแดงกระจุกตัวอยู่ที่ขอบแผ่นกลาง หากโซนสีแดงเหล่านั้นตรงกับกพื้นผิวการผสมพันธุ์คุณจะต้องเผชิญกับการรบกวนระหว่างการประกอบ แม้ว่ามิติเฉลี่ยจะอยู่ภายในพิกัดความเผื่อ แต่ค่าเบี่ยงเบนสูงสุดที่ขอบสามารถป้องกันไม่ให้พอดีได้ ทีม QC ของ Dazao ใช้การกระจายสีเหล่านี้เพื่อคาดการณ์-ถึง-โซนที่พอดี และดำเนินการส่งแสงรอง-เพื่อให้แน่ใจว่ามีความเข้ากันได้ในการทำงาน

ความทนทานต่อโบนัสและสภาพวัสดุสูงสุด ความเสี่ยง MMC

ความอดทนโบนัสหมายถึงสภาพวัสดุสูงสุด (MMC). หากมีการตัดเฉือนรูที่มีขนาดใหญ่กว่าขีดจำกัดขั้นต่ำ พื้นที่เพิ่มเติมจะทำให้เกิดข้อผิดพลาดในตำแหน่งมากขึ้นโดยไม่กระทบต่อฟังก์ชันการทำงาน

มาตรฐานดาเซา:
ควรใช้ความอดทนโบนัสอย่างระมัดระวังกด-พอดีส่วนประกอบ หากการออกแบบของคุณอาศัยการรบกวนที่แน่นพอดีสำหรับตลับลูกปืน การยอมรับโบนัสบนรูที่มีขนาดใหญ่เกินไปอยู่แล้วจะส่งผลให้ตลับลูกปืนหลวม เราแจ้งว่ามีการนำ Bonus Tolerance ไปใช้อย่างไร เพื่อให้ทีมประกอบของคุณเตรียมพร้อม

กรณีศึกษาของ Dazao เหตุใดความหนาแน่นของการสุ่มตัวอย่างแบบจุดจึงมีความสำคัญใน QA

ก้าวสำคัญในวิวัฒนาการของ Dazao เกี่ยวข้องกับชุดส่วนประกอบหุ่นยนต์ที่มีรายงาน Green CMM แต่ถูกปฏิเสธ หัววัด CMM ใช้ต่ำความหนาแน่นของการสุ่มตัวอย่างโดยเอาเพียง 4 จุดในการวัดรูขนาดใหญ่ มันพลาดพื้นผิวที่บอบบางความคลื่นที่เกิดจากแบริ่งแกนหมุนที่สึกหรอ

ตามนั้นครับIATF16949-ขับเคลื่อนการดำเนินการแก้ไข Dazao ได้อัปเดตโปรโตคอลการตรวจสอบ ขณะนี้เราใช้การสุ่มตัวอย่างแบบจุดเมฆความหนาแน่นสูง-สำหรับการเจาะที่สำคัญ เราจัดทำรายงานที่มี 200 คะแนนซึ่งแสดงถึงการเบี่ยงเบนเล็กน้อย แทนที่จะเป็นรายงาน 4 จุดที่ซ่อนข้อบกพร่องในการผลิต

คำแนะนำเชิงกลยุทธ์สำหรับทีมจัดซื้อจัดจ้างและ QA

เมื่อทบทวนกอ่านรายงาน OQCจาก Dazao หรือซัพพลายเออร์ระดับ 1 ให้ทำตามขั้นตอนเหล่านี้:

1.วิเคราะห์แนวโน้ม:หากขนาดมีแนวโน้มไปทางขีดจำกัดติดลบ เครื่องมือก็มีแนวโน้มที่จะใกล้หมดอายุการใช้งานแล้ว

2.ตรวจสอบโซนสีแดง:ขอแผนการแก้ไข. หากมีข้อผิดพลาดในแนวตั้งฉาก มีการจัดตำแหน่งฟิกซ์เจอร์ใหม่-หรือไม่

3.ตรวจสอบความรับผิดชอบ:รายงานของ Dazao ทุกฉบับมีการประทับเวลา-และตรวจสอบโดยหัวหน้าที่เป็นมนุษย์ เพื่อให้มั่นใจถึงเส้นทางเอกสารการรับประกันคุณภาพที่ชัดเจน

Dazao Machinery มอบความเชื่อมั่นที่ขับเคลื่อนด้วยข้อมูล-ว่าชิ้นส่วนต่างๆ จะปฏิบัติงานในภาคสนามได้ ความโปร่งใสในการรายงานเป็นรากฐานของความร่วมมือของเราในภาคการบินและอวกาศและการแพทย์
